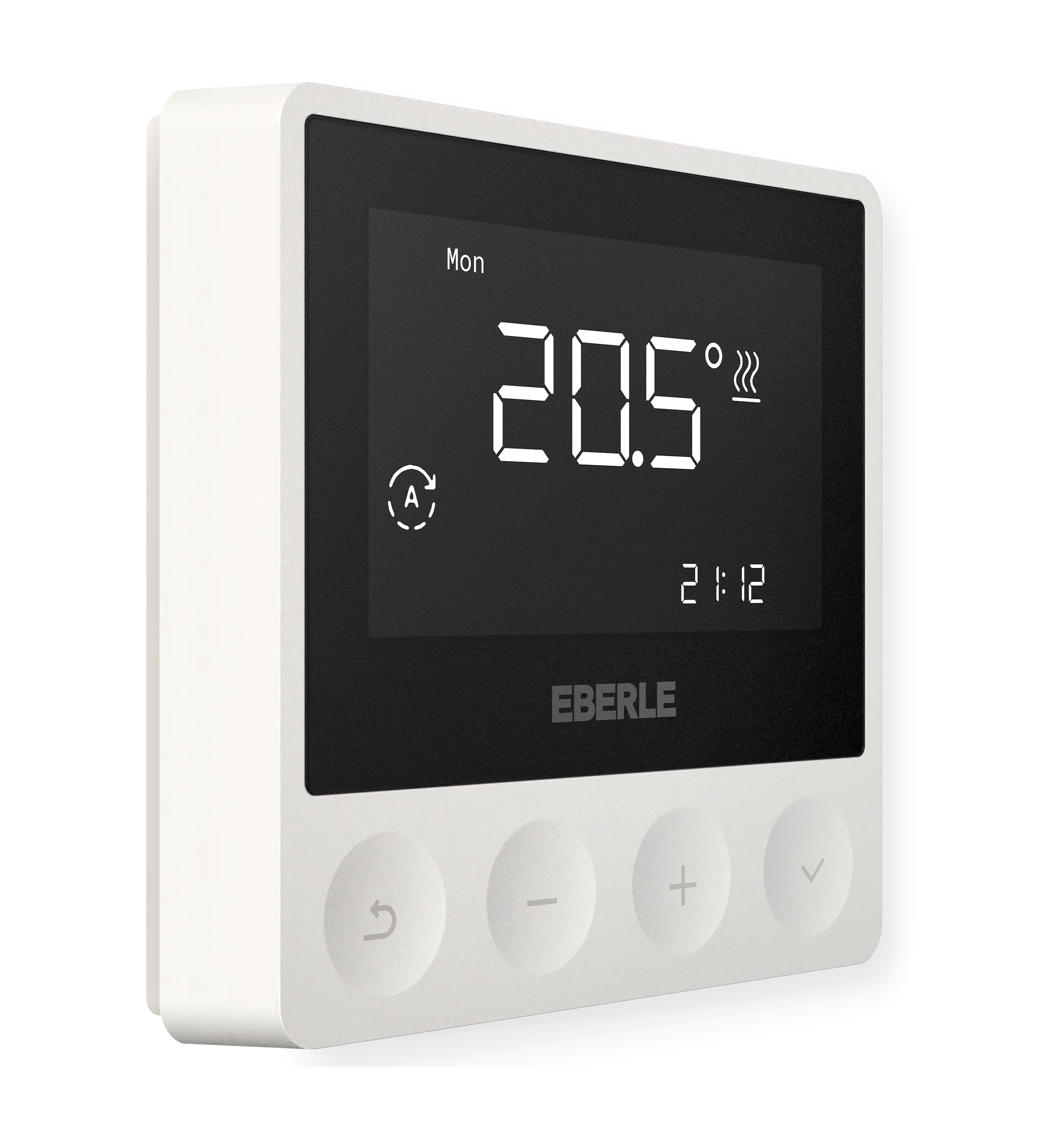

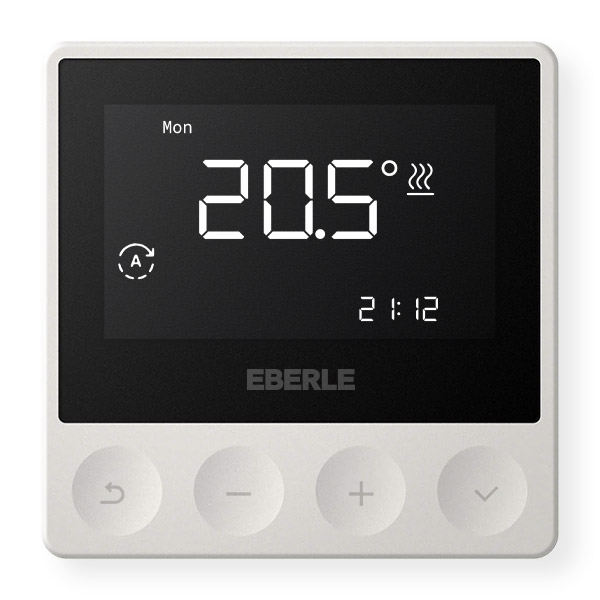

ATR 4800
ATR 4800
AP-Uhrenthermostat als Raum-/ Fußbodenregler, Wochenprogramm, 5…30 C, 10…40 C (Boden), AC 230V, Triac, 6 therm. Stellantriebe schaltbar (18 W)
| Artikelnummer | 567194458600 |
|---|---|
| Kontakt | Heizen/Kühlen Change over |
| Spannung | AC 230 V / 50 Hz |
| Schaltstrom | Triac-Ausgang max. 2 A |
| Farbe | Aktivweiß (ähnlich RAL 9016) |
| Temperaturbereich | 5…30°C Raum 10…40°C Boden |

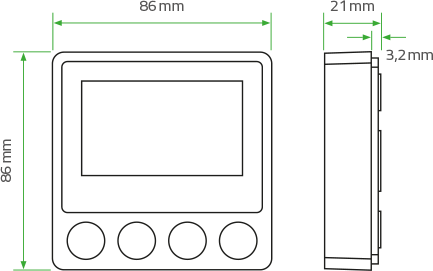

| Maße | 86 x 86 x 21 mm |
| Technik | Elektronisch |
| Temperaturabsenkung | |
| Oberfläche | glänzend |
| Regelverfahren | PWM / 2-Punkt (einstellbar) |
| Display | ja |
| Programmierbar | ja |
| Fernfühler | optional |
| Schalter | |
| LED | |
| Rahmen |

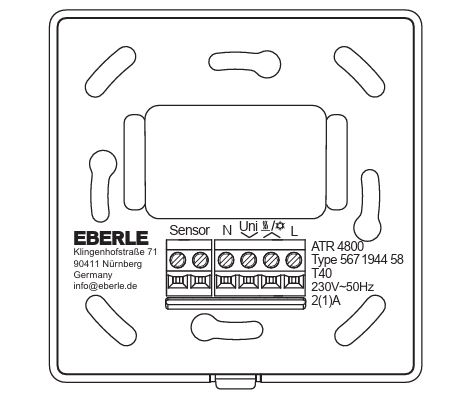

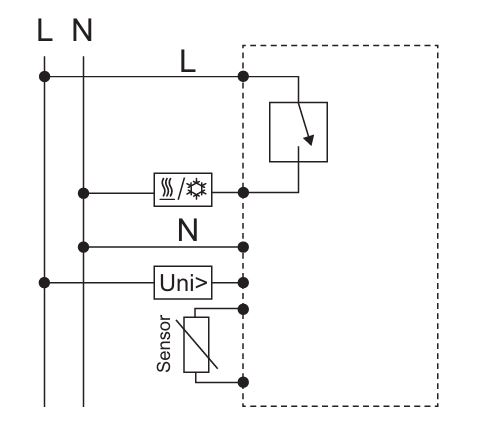

Digitaler Aufputz-Uhrenthermostat. Aktivweiß glänzend. 5...30 C (Raum) bzw. 10...40 C (Boden). Mit Triac-Ausgang. Geeignet für wassergeführte Heizsysteme. Erweiterbar auf 16A Elektroanwendungen z.B. UPP 16. Sehr grosses schwarzes Display mit Hinterleuchtung. Textanzeige zur selbsterklärenden Bedienung. Fernfühlereingang (z.B. F 193 720, 4 m, verlängerbar bis 50 m), NTC-Fernfühler mit Widerstandskennwert in kΩ bei 25 °C: 2, 10, 12, 15, 33 kΩ. Universal-Eingang zur Heizen/Kühlen Umschaltung, Absenkung oder Präsenz wählbar. Auto (Wochenprogramm)/Urlaub/Zu Hause (Tagesprogramm)/Timer (für Eco-/Party-Modus) für stundenweise Änderung der Temperatur. Verbrauchsanzeige (Einschaltzeit). Frostschutz. Temperaturanzeige an lokale Verhältnisse anpassbar. Unbefugtensicherung. Reglerverfahren PWM oder 2-Punkt. Aufputzmontage oder direkt auf UP-Dose mit waage-/senkrechten Befestigungslöchern.
Fenster-Offen-Erkennung (einstellbar im Menü)
F 193720 Fernfühler UPP 16 UP-Puck für Elektroanwendungen (16A)
Dokumente

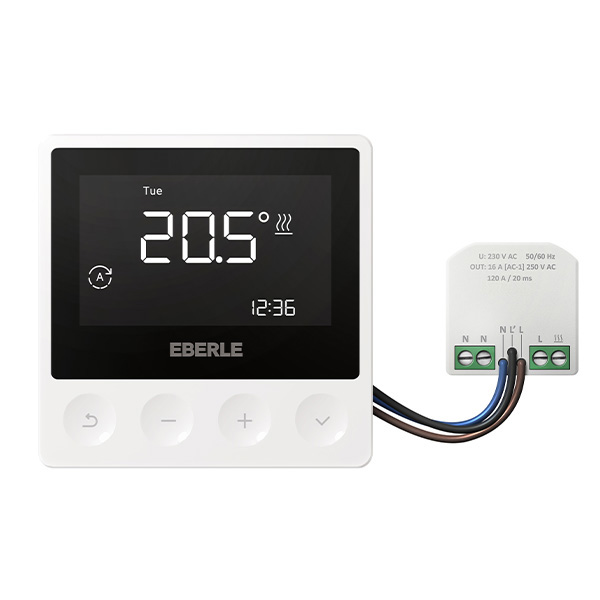

ATR 4800-16
AP-Uhrenthermostat als Raum-/ Fußbodenregler, Wochenprogramm, 5…30 C, 10…40 C (Boden), AC 230V, Triac (18 W), mit Puck UPP 16, Elektroanwendung
| Artikelnummer | 567114458600 |
|---|---|
| Kontakt | Heizen/Kühlen Change over |
| Spannung | AC 230 V / 50 Hz |
| Schaltstrom | 16 (4) A |
| Farbe | Aktivweiß (ähnlich RAL 9016) |
| Temperaturbereich | 5…30°C Raum 10…40°C Boden |
| Maße | 86 x 86 x 21 mm |
| Technik | Elektronisch |
| Temperaturabsenkung | |
| Oberfläche | glänzend |
| Regelverfahren | PWM / 2-Punkt (einstellbar) |
| Display | ja |
| Programmierbar | ja |
| Fernfühler | optional |
| Schalter | |
| LED | |
| Rahmen |

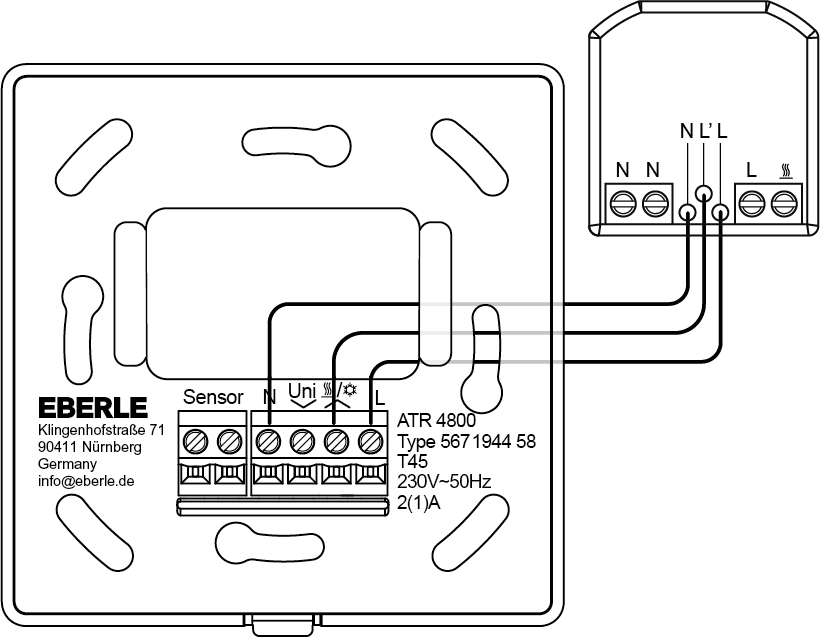

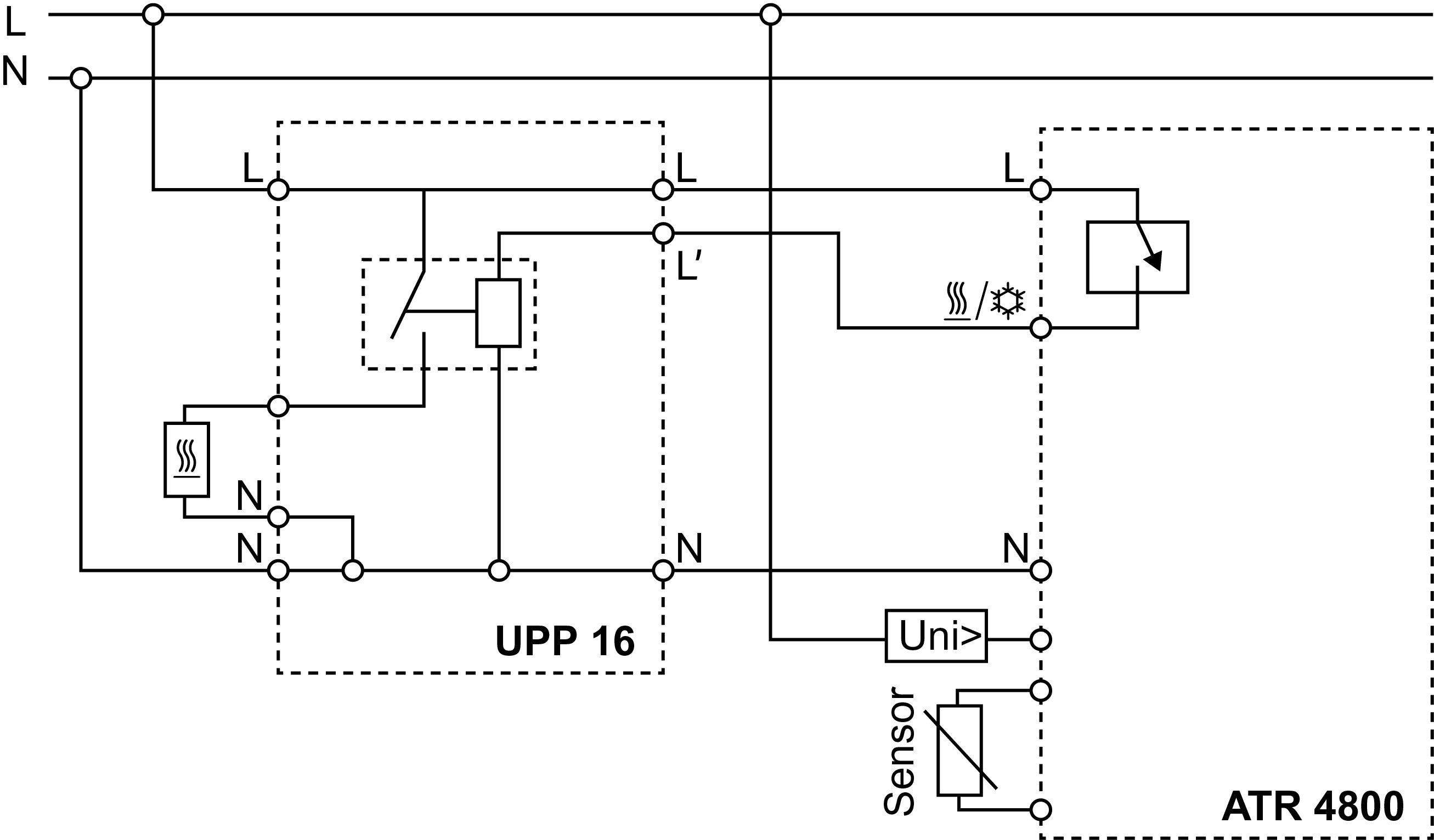

Digitaler Aufputz-Uhrenthermostat mit Relaiserweiterung 16A UP-Puck. Aktivweiß glänzend. 5...30 C (Raum) bzw. 10...40 C (Boden). Mit Triac-Ausgang. Geeignet für Elektroanwendungen. 16A UP-Puck bereits am Regler angeklemmt. Sehr grosses schwarzes Display mit Hinterleuchtung. Textanzeige zur selbsterklärenden Bedienung. Fernfühlereingang (z.B. F 193 720, NTC, 4 m, verlängerbar bis 50 m). Universal-Eingang zur Heizen/Kühlen Umschaltung, Absenkung oder Präsenz wählbar. Auto (Wochenprogramm)/Urlaub/Zu Hause (Tagesprogramm)/Timer (für Eco-/Party-Modus) für stundenweise Änderung der Temperatur. Verbrauchsanzeige (Einschaltzeit). Frostschutz. Temperaturanzeige an lokale Verhältnisse anpassbar. Unbefugtensicherung. Reglerverfahren PWM oder 2-Punkt. Aufputzmontage oder direkt auf UP-Dose mit waage-/senkrechten Befestigungslöchern.
Fenster-Offen-Erkennung (einstellbar im Menü)
F 193720 Fernfühler UPP 16 UP-Puck für Elektroanwendungen (16A)
Dokumente

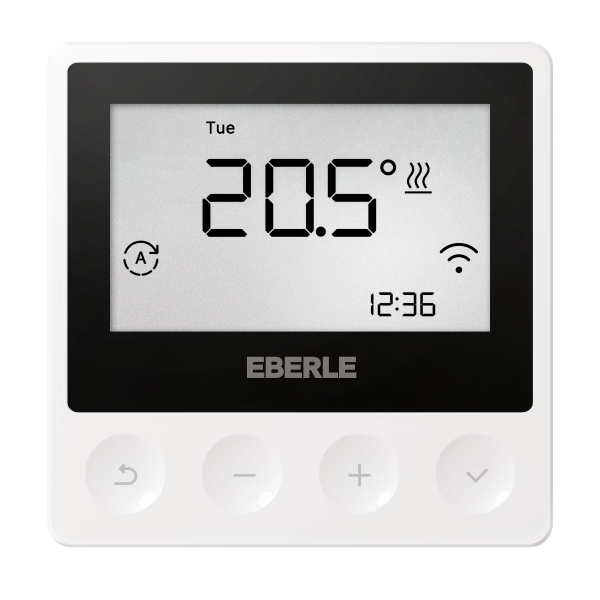

ATR 4800-EasyLink
EasyLink 868-Funksystem zur Einzelraumregelung (868 MHz) - Funkraumtemperaturregler digital, batteriebetrieben, programmierbare Zeitprogramme
| Artikelnummer | 563604098600 |
|---|---|
| Kontakt | Umschaltung Heizen/Kühlen über RF-Signal vom Aktor |
| Spannung | 3 VDC: 2x AAA |
| Schaltstrom | |
| Farbe | Aktivweiß (ähnlich RAL 9016) |
| Temperaturbereich | 5 … 30°C |
| Maße | 87 x 87 x 21 mm |
| Technik | |
| Temperaturabsenkung | |
| Oberfläche | glänzend |
| Regelverfahren | PWM oder 2-Punkt wählbar |
| Display | Ja |
| Programmierbar | Ja |
| Fernfühler | |
| Schalter | |
| LED | |
| Rahmen |

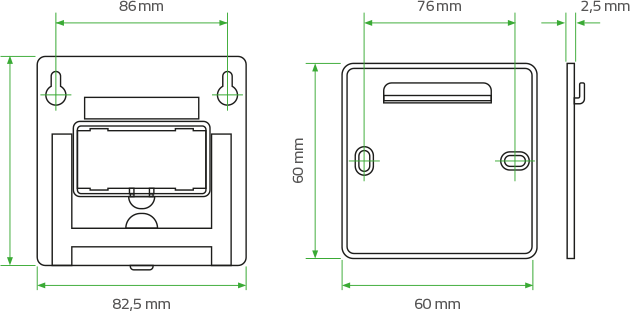

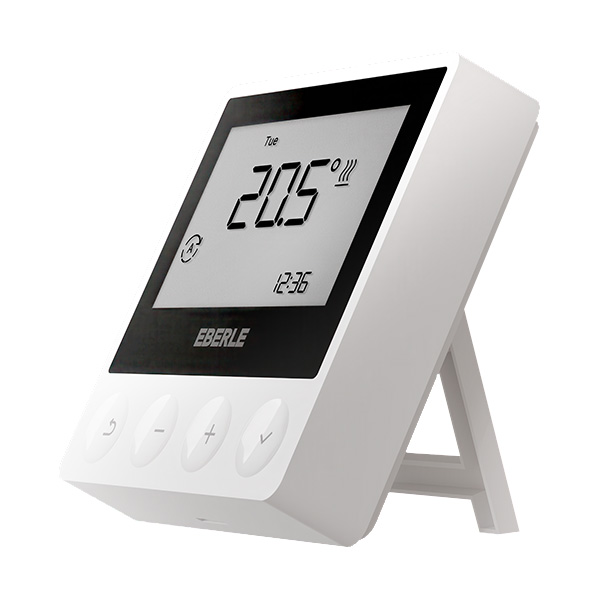

Funkthermostat als Teil des EasyLink 868-Systems. Die Kommunikation zwischen Raumregler und Aktor erfolgt funkbasiert mit der Trägerfrequenz 868 MHz – bewährter Standard im Markt und zuverlässig für Anwendungen im Wohnbereich und industriellem Umfeld. Zur Installation ist kein Aufstemmen von Wänden nötig, das EasyLink 868-System eignet sich daher ideal für Renovierung, Sanierung oder Nachrüstung. ATR 4800-EasyLink ist super flach, batteriebetrieben (2 x AAA, 2 Jahre Laufzeit) und ermöglicht einfaches, schnelles Zonenmanagement über die Displayanzeige. Funktionsumfang: Automatische Heizen-/Kühlen-Umschaltung, programmierbare Zeitprogramme: Auto (Wochenprogramm)/Urlaub/Zu Hause (Tagesprogramm)/Timer (für Eco-/Party-Modus) für stundenweise Änderung der Temperatur, Regelverfahren: PWM oder 2-Punkt. Montagemöglichkeiten: Wandmontage mit oder ohne Wandhalter oder Standfuß.
Timer für Eco-/Party-Modus, Auto-Wochenprogramm, Zuhaus-Tagesprogramm, Urlaubsmodus, Ausgang drathlos Funk, Reichweite 150 m Luft 1 Decke oder 3 Wände, drahtlose Kommunikation 868 MHz/LoRa, PWM-Zykluszeit 5 … 20 min wählbar, Hysterese 0,1 K oder 0,5 K wählbar, Frostschutz 5 °C, Ventilschutz Dauer und Zeitpunkt einstellbar, EN 50559 Temperaturgrenze 5 min / 60 min bei Kombination mit EV 1K-EasyLink-Aktor, Fenster-Offen-Erkennung Temperaturabfall und Dauer über Menü einstellbar, Parametrierung und RF-Inbetriebnahme Installationsmenü, Benutzermenü und RF-Inbetriebnahme direkt über das Thermostatdisplay
